Реле – что это, устройство и принцип работы

Реле – это универсальное коммутационное устройство, играющее ключевую роль в автоматизации электрических цепей. Его основное назначение заключается в управлении мощными нагрузками посредством слабых управляющих сигналов. Принцип работы реле основан на способности замыкать или размыкать электрическую цепь в зависимости от изменения входных параметров – тока, напряжения, температуры или других физических величин.

Главное преимущество реле заключается в обеспечении гальванической развязки между управляющей и исполнительной цепями. Это позволяет безопасно управлять высоковольтными или сильноточными нагрузками с помощью низковольтных цепей управления. Кроме того, реле выполняют важную защитную функцию, предотвращая повреждение оборудования при перегрузках и коротких замыканиях.

Основные виды реле

Современные реле представлены широким разнообразием конструкций и принципов действия, каждый из которых оптимально подходит для конкретных условий эксплуатации.

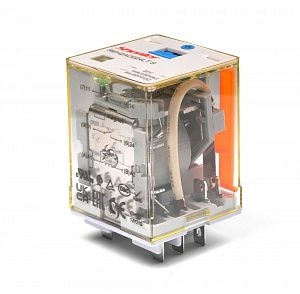

Электромагнитные реле

Электромагнитные реле представляют собой классическую конструкцию, где коммутация контактов осуществляется за счет электромагнитного поля. Когда на катушку подается управляющее напряжение, создаваемое магнитное поле приводит в движение якорь, который механически воздействует на контактную группу.

Основным достоинством таких реле является их исключительная надежность и способность коммутировать значительные токи при относительно простой конструкции. Однако наличие механических подвижных частей ограничивает их быстродействие и ресурс работы. Кроме того, при коммутации индуктивных нагрузок возможно возникновение дугового разряда между контактами.

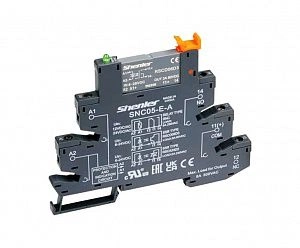

Твердотельные реле

Твердотельные реле принципиально отличаются отсутствием подвижных механических элементов. Вместо традиционных контактов здесь используются полупроводниковые элементы – симисторы или мощные транзисторы, которые обеспечивают бесконтактную коммутацию.

Такая конструкция обеспечивает целый ряд преимуществ: практически неограниченный срок службы, высокое быстродействие, отсутствие дребезга контактов и искрения. Однако полупроводниковые элементы чувствительны к перегреву и требуют качественного теплоотвода. Кроме того, при коммутации постоянного тока возможно остаточное падение напряжения на полупроводниковом ключе.

Герконовые реле

Герконовые реле отличаются уникальной конструкцией, где контакты размещены в герметичной стеклянной колбе, заполненной инертным газом. Это обеспечивает исключительную надежность и долговечность контактной группы.

Принцип действия основан на замыкании контактов под действием внешнего магнитного поля, которое может создаваться либо постоянным магнитом, либо электромагнитной катушкой. Благодаря герметичности контакты надежно защищены от окисления и загрязнения, что делает эти реле идеальными для работы в агрессивных средах.

Особенности герконовых реле

1. Герметичность контактной группы.
2. Высокое быстродействие.
3. Длительный срок службы.
4. Устойчивость к вибрациям.
5. Низкое контактное сопротивление.

Реле времени

Реле времени представляют собой специализированные устройства, обеспечивающие коммутацию с заданной временной задержкой. Современные конструкции используют различные принципы формирования временного интервала – от электромеханических часовых механизмов до цифровых микропроцессорных схем.

Такие реле находят широкое применение в системах автоматического управления, где требуется точное соблюдение временных параметров технологических процессов. Особенно важна их роль в схемах автоматического пуска электродвигателей и системах аварийного питания.

Сравнение типов реле

Параметр	Электромагнитные	Твердотельные	Герконовые	Тепловые
Принцип действия	Электромеханический	Полупроводниковый	Магнитоуправляемый	Термомеханический
Быстродействие	5-50 мс	0,1-10 мс	0,5-2 мс	1-30 с
Ресурс срабатываний	10⁵-10⁶	10⁸-10⁹	10⁷-10⁸	10³-10⁴
Чувствительность к помехам	Низкая	Средняя	Низкая	Низкая
Коммутируемая мощность	До 10 кВт	До 100 кВт	До 100 Вт	До 50 кВт
Стоимость	Низкая	Высокая	Средняя	Низкая

Устройство и принцип работы реле

Основные компоненты электромагнитного реле

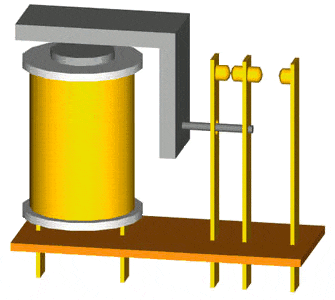

Конструкция электромагнитного реле представляет собой тщательно продуманную механическую систему. Сердцем устройства является катушка, намотанная из медного провода на каркасе. При подаче управляющего напряжения создаваемое электромагнитное поле притягивает подвижный якорь, который через толкатель воздействует на контактную группу.

Контактная система обычно включает неподвижные и подвижные контакты, выполненные из специальных сплавов с высокой электропроводностью и стойкостью к эрозии. Возвратная пружина обеспечивает четкое возвращение якоря в исходное положение при снятии управляющего напряжения. Весь механизм помещен в защитный корпус, который предохраняет внутренние элементы от пыли, влаги и механических повреждений.

Преимущества электромагнитных реле

1. Высокая перегрузочная способность.
2. Низкое падение напряжения на контактах.
3. Простота конструкции и обслуживания.
4. Устойчивость к электромагнитным помехам.
5. Возможность визуального контроля состояния контактов.

Особенности твердотельных реле

В отличие от электромеханических аналогов, твердотельные реле полностью лишены подвижных частей. Их конструкция основана на использовании полупроводниковых элементов, которые управляются через оптронную развязку. Входная цепь обычно содержит светодиод, который при подаче управляющего сигнала активирует фототранзистор или фотосимистор.

Силовая часть выполнена на основе мощных полупроводниковых приборов – симисторов для переменного тока или MOSFET-транзисторов для постоянного. Между входной и выходной цепями обеспечивается надежная гальваническая развязка, что исключает взаимовлияние цепей управления и нагрузки.

Маркировка контактов реле

Обозначение	Тип контакта	Описание
NO (Normally Open)	Нормально разомкнутый	Разомкнут при отсутствии управления
NC (Normally Closed)	Нормально замкнутый	Замкнут при отсутствии управления
CO (Change Over)	Переключающий	Имеет общий и два переключаемых контакта
SPDT	Однополюсный на два направления	Один вход, два выхода
DPDT	Двухполюсный на два направления	Два независимых переключающих контакта

Применение реле

Реле в промышленности

В промышленных системах управления реле выполняют множество критически важных функций. Они обеспечивают управление мощными электродвигателями, коммутацию силовых цепей, защиту оборудования от аварийных режимов. Особое значение имеют реле в системах автоматического управления технологическими процессами, где они выступают в роли исполнительных элементов.

Современные промышленные реле отличаются повышенной надежностью и способностью работать в тяжелых условиях – при вибрациях, повышенной влажности, значительных перепадах температур. Многие модели оснащаются дополнительными функциями – индикацией состояния, ручным дублированием, возможностью дистанционного управления.

Реле в бытовой технике

Бытовая техника активно использует реле различных типов для автоматизации рабочих процессов. В холодильниках они управляют компрессором, в стиральных машинах – нагревательными элементами и электродвигателями. Современные системы освещения применяют реле для реализации сложных алгоритмов управления световыми приборами.

Особенностью бытовых реле является их компактность и энергоэффективность. Производители уделяют особое внимание снижению шумности работы и повышению надежности, так как ремонт и обслуживание бытовой техники должны быть минимальными.

Отрасль	Тип реле	Типичные применения
Промышленность	Силовые электромагнитные	Управление двигателями, пусковые устройства
Энергетика	Тепловые, дифференциальные	Защита линий электропередач
Автомобилестроение	Компактные электромагнитные	Системы зажигания, освещение
ЖКХ	Реле времени, фотореле	Управление освещением, лифтами
Медицина	Герконовые, твердотельные	Диагностическое оборудование

Заключение

Реле остаются фундаментальным элементом современной электротехники, несмотря на появление новых технологий управления. Их универсальность, надежность и простота обеспечивают широкое применение в самых различных областях – от промышленной автоматики до бытовых приборов.

Постоянное совершенствование конструкций и материалов позволяет создавать реле с улучшенными характеристиками – повышенным быстродействием, увеличенным коммутационным ресурсом, уменьшенными габаритами. Особенно перспективным направлением является развитие твердотельных реле, которые постепенно вытесняют электромеханические модели в тех областях, где критичны скорость и долговечность.

Выбор конкретного типа реле должен основываться на тщательном анализе условий эксплуатации, требований к надежности и экономической целесообразности. Правильно подобранное реле способно значительно повысить эффективность и безопасность работы любой электротехнической системы.
